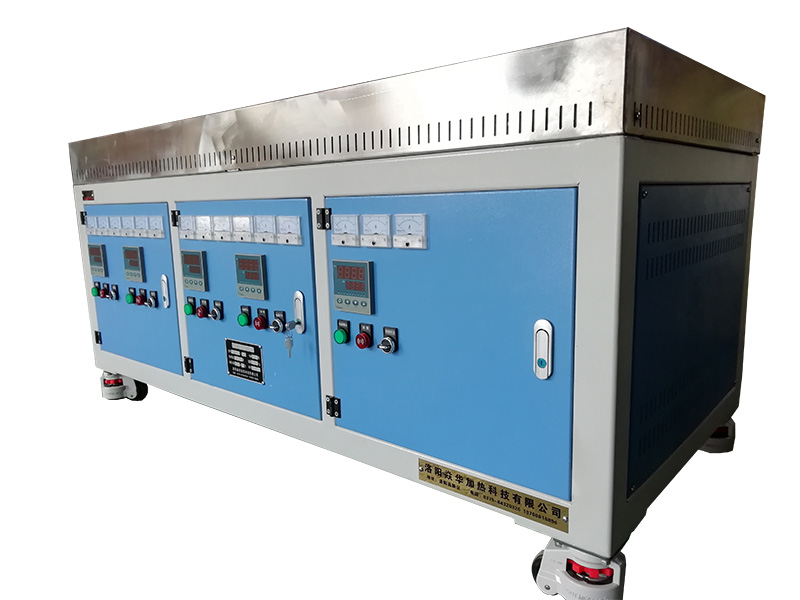

硬質鋁合金電(dian)加熱(re)平臺技術方案

　　一、產品簡述

　　●工作原理

　　用電(dian)阻發(fa)熱(re)(re)原理，將(jiang)電(dian)能(neng)通過加熱(re)(re)器轉換為熱(re)(re)能(neng)，加熱(re)(re)處理所需物料(liao)。

　　●產品用途

　　○本加熱(re)平(ping)臺(tai)是一種新型硬質鋁合金加熱(re)平(ping)臺(tai)，主要用靶材釬焊，平(ping)板物(wu)件的加熱(re)等。采用高溫(wen)硬質鋁合金為基板，具有升溫(wen)快，表(biao)(biao)面溫(wen)度均勻(yun)性好，整體溫(wen)差低，表(biao)(biao)面平(ping)整度好，抗擠(ji)壓變形能力強，結構相對簡單，使用維護方便(bian)。

　　二、技術特點

　　●技術參數

　　○1、型號：JRT3-150

　　2、使(shi)用溫度(du)：環境溫度(du)～300℃；

　　3、工作尺寸:1500mm*600mm（多塊拼接，5區獨立控制）

　　基板(ban)臺面尺寸為1560mm*160mm

　　4、加熱器(qi)：采(cai)用不銹鋼(gang)加熱管(guan)（電阻絲內置）

　　5、電源：三相380V

　　6、溫差：±5℃

　　7、功率：約(yue)20Kw

　　8、測溫(wen)元件：K型熱電偶

　　9、控制(zhi)方式:可控硅控制(zhi)，5區獨(du)立控制(zhi)，升溫(wen)速度(du)可調，儀(yi)表采用宇電溫(wen)控儀(yi)表。

　　10、工作臺面(mian)平(ping)整度：≤0.3mm，表(biao)面(mian)粗糙度是≤3.2。

　　三、●主體結構

　　○1、加熱臺主(zhu)體(ti)結構由整體(ti)框架(jia)、保溫、加熱、平板(ban)基(ji)材、控制(zhi)組成。

　　2、加熱(re)平臺從(cong)上到下依次為鋁(lv)板(ban)基材、不銹鋼加熱(re)管、保溫(wen)材料、鋁(lv)板(ban)基材底座、以(yi)及(ji)底部鈑金殼(ke)體(ti)框架(jia)。

　　3、鋁(lv)(lv)板(ban)(ban)基(ji)材(cai)(cai)采用西南鋁(lv)(lv)業(ye)生產的(de)軍(jun)工(gong)(gong)硬鋁(lv)(lv)合(he)金標板(ban)(ban)，厚度不低(di)于(yu)50mm，然后機加，在(zai)其50m左右（具體尺寸待定(ding)）的(de)端面均布鉆孔，保證不銹(xiu)鋼加熱(re)管內(nei)(nei)嵌鋁(lv)(lv)板(ban)(ban)內(nei)(nei)并(bing)(bing)配合(he)良好，并(bing)(bing)精銑基(ji)材(cai)(cai)平面，保證基(ji)板(ban)(ban)平整度。同時，環(huan)基(ji)板(ban)(ban)工(gong)(gong)作面邊緣一圈，銑5-10mm深導(dao)流槽，用于(yu)排出廢(fei)料。并(bing)(bing)在(zai)鋁(lv)(lv)板(ban)(ban)基(ji)材(cai)(cai)四周安裝不銹(xiu)鋼折邊保護罩，防止人碰到鋁(lv)(lv)板(ban)(ban)基(ji)材(cai)(cai)灼傷。

　　4、不銹鋼(gang)加(jia)熱管內嵌(qian)硬質(zhi)鋁合金板內，并留有一(yi)定(ding)間隙(xi)，均(jun)(jun)布，利用熱脹冷縮的原理，加(jia)熱時(shi)不銹鋼(gang)加(jia)熱管與基材孔緊密結合，保證熱量(liang)傳導(dao)的一(yi)致性(xing)，同時(shi)在冷態環境下保證加(jia)熱元(yuan)件的拆卸更換方(fang)便。加(jia)熱管兩端之間加(jia)熱區(qu)長度(du)(du)不小(xiao)于(yu)器安裝面(mian)(mian)長度(du)(du)，保證基材受熱均(jun)(jun)勻，減小(xiao)臺(tai)面(mian)(mian)溫(wen)差，減小(xiao)基材內部應(ying)力，從而減小(xiao)臺(tai)面(mian)(mian)變形(xing)量(liang)，保證臺(tai)面(mian)(mian)平整度(du)(du)。

　　5、鋁(lv)(lv)板(ban)(ban)(ban)基(ji)(ji)材(cai)(cai)底座采用12-14mmQ235鋼板(ban)(ban)(ban)與(yu)方管（打方格）焊(han)接(jie)，并通過定位螺絲，緊固定位鋁(lv)(lv)板(ban)(ban)(ban)基(ji)(ji)材(cai)(cai)。與(yu)基(ji)(ji)材(cai)(cai)板(ban)(ban)(ban)接(jie)觸面(mian)需要精銑，確保鋁(lv)(lv)板(ban)(ban)(ban)基(ji)(ji)材(cai)(cai)與(yu)其***接(jie)觸，防止(zhi)高溫下，鋁(lv)(lv)板(ban)(ban)(ban)基(ji)(ji)材(cai)(cai)受(shou)力變形，影響平(ping)整度。

　　6、鋁(lv)(lv)板基材底(di)座上方管之間的方格(ge)采用硅(gui)酸(suan)鋁(lv)(lv)纖維氈或(huo)纖維棉填充作為保溫材料。

　　7、底(di)部(bu)框架采用型鋼(gang)與(yu)折邊鋼(gang)板焊接(jie)，外表噴塑。底(di)設調平絲，可根據使用情(qing)況(kuang)調整平臺高度與(yu)水平度。

　　●電控系統

　　○1、控制與(yu)加熱臺一體（也可設獨(du)立控制柜），5區獨(du)立控制。

　　2、采用PLC+觸屏+數(shu)顯PID儀表（或）+可控硅(gui)+智能(neng)報警+K型熱電偶以及其他電子元件組成控制(zhi)系統，具有超溫(wen)、短路(lu)保(bao)護報警功(gong)能(neng)，控制(zhi)精確，操(cao)作簡單方便。

　　四、配備技術資料及附件

　　●1、技術(shu)資料：產品合格(ge)證、設備使(shi)用說明書(shu)、保(bao)修卡、儀表使(shi)用說明書(shu)等；

　　●2、隨機附件：電(dian)源線

　　五、質量保證及技術(shu)服務

　　●1、本廠制造設備(bei)的基本材(cai)料全部(bu)選(xuan)用優(you)質材(cai)料,配套件全部(bu)選(xuan)用正規廠家的合格產(chan)品.

　　●2、承諾(nuo)售后:設(she)備驗收后,儀表(biao)承諾(nuo)質保期為一年。
